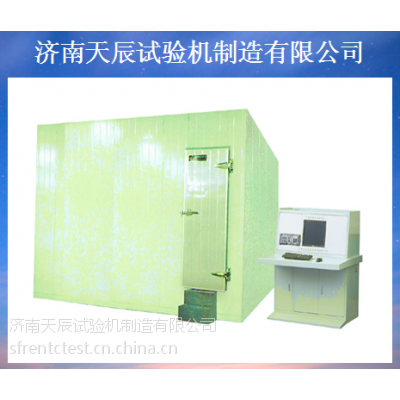

门窗保温性能检测仪MBW-1824

（图片仅供参考）

一、门窗检测仪，门窗试验机，门窗保温性能检测仪-济南天辰主要用途：

建筑外窗保温性能检测仪依据GB/T8484-2008《建筑外门窗保温性能分级及检测方法》的试验方法，用于对建筑外门、外窗建筑材料的保温性能进行检测。全过程无人化自动试验，试验数据自动记录存储，试验结束时自动计算实验数据，在自动分析的基础上，还可以人工干预修正分析结果，提高分析的准确性。打印试验报告、温度曲线及原始记录。

原理：基于稳定传热原理，采用标定热箱法检测窗户保温性能。试件一侧为热箱，模拟采暖建筑冬季室内气候条件；另一侧为冷箱，模拟冬季室外气候条件。外罩环境保温箱，模拟外界标准的试验环境。

二、门窗检测仪，门窗试验机，门窗保温性能检测仪-济南天辰产品特点：

1、全自动无故障运行；

2、实时温度曲线监控，随时调出，观测热室、 冷室、环境室温度变化情况；

3、***优质的温度传感元件，提高系统测量精度，系统运行稳定、可靠；

4、165个温度测点，具有传感器自查错功能；

5、依据新标准添加了外窗抗结露因子的分级及检测，玻璃、窗框传热系数的分级检测。

6、全过程存储试验纪录，打印原始数据。

三、门窗检测仪，门窗试验机，门窗保温性能检测仪-济南天辰主要技术指标：

1、热室温度波动范围：20℃±0.1℃；

2、冷室温度波动范围： -20℃±0.3℃；

3、环境室温度波动范围：20℃±0.5℃；

4、抗结露因子检测：热室相对湿度 ≤ 20%；

5、温度测量点数：159个；

6、测温精度：0.0625℃；

7、环境箱外形尺寸(L×W×H)（mm）：5100×4000×4400；

8、供电电源： 380V±10%、50Hz；

9、试样尺寸(mm)：1800×2400 。

四、门窗检测仪，门窗试验机，门窗保温性能检测仪-济南天辰系统功能简介：

1、加热系统采用模糊自适应PID控制功能，分别对冷室、热室、环境室同时调控，使检测系统较快进入试验状态。不仅节约了试验时间，也减少了动力系统的功率损失。

2、实时观测各温度湿度测点的数据、热室功率采集数据，自动生成采样纪录，数据分析绘制过程曲线。

3、依据试验数据自动判断试验状态，控制设备依次进入以下工作阶段：调整阶段、稳定阶段、测量阶段、结束阶段。

4、设置自动检测仪热流系数标定试验，用于每年的定期标定或是试验箱体构造、尺寸发生变化时的恒温箱标定。

5、能够对每个温度点传感器进行校验。

6、全过程自动存储实时纪录，计算试验结果，打印试验报告、温度曲线及原始记录。

五、门窗检测仪，门窗试验机，门窗保温性能检测仪-济南天辰硬件系统的设计：

     控制系统组织框图如图所示。系统采用上位机PC进行数据分析和处理，选用高速多功能控制系统实现热室功率数据采集和冷室、热室、环境室温度调控以及输出制冷、风机等各类控制信号。特别是双CPU温度采集系统对159个温度值的采集，提高了采集效率和可靠性。

 1、温度采集

采用数字温度传感器，其工作原理：传感器芯片把温度信号直接转换成数字信号传输到上位机。若使用普通的热电阻、热电偶传感器测量，须***计算补偿导线和线路损耗，测量精度低，现场布线杂乱，故障***维修量大，无法满足国标要求。因每片数字温度传感器含有的序列号ID，像是它的身份证编号，依据此编号确定其测温点。一百多个温度传感器数字方式传输，提高了系统的稳定性和抗干扰性，每一个传感器自带地址准确定位，便于温度***测量和传感器检测管理。传感器插口式接线连接便于安装、更换。

2、热室、冷室、环境室加热控制

由多功能控制系统输出三路模拟信号，控制三路功率控制模块分别对应热室、冷室、环境室的加热，从而实现了对三室的加热器输出功率的控制。

3、热室加热功率测量

加热检测功率变送器的测量精度是0.2级，可以使用更高精度的标定仪在传感器标定页面对变送器重新标定。

4、系统另设电路报警：温度上限报警，制冷机报警等脱机报警，防止计算机监控错误。
